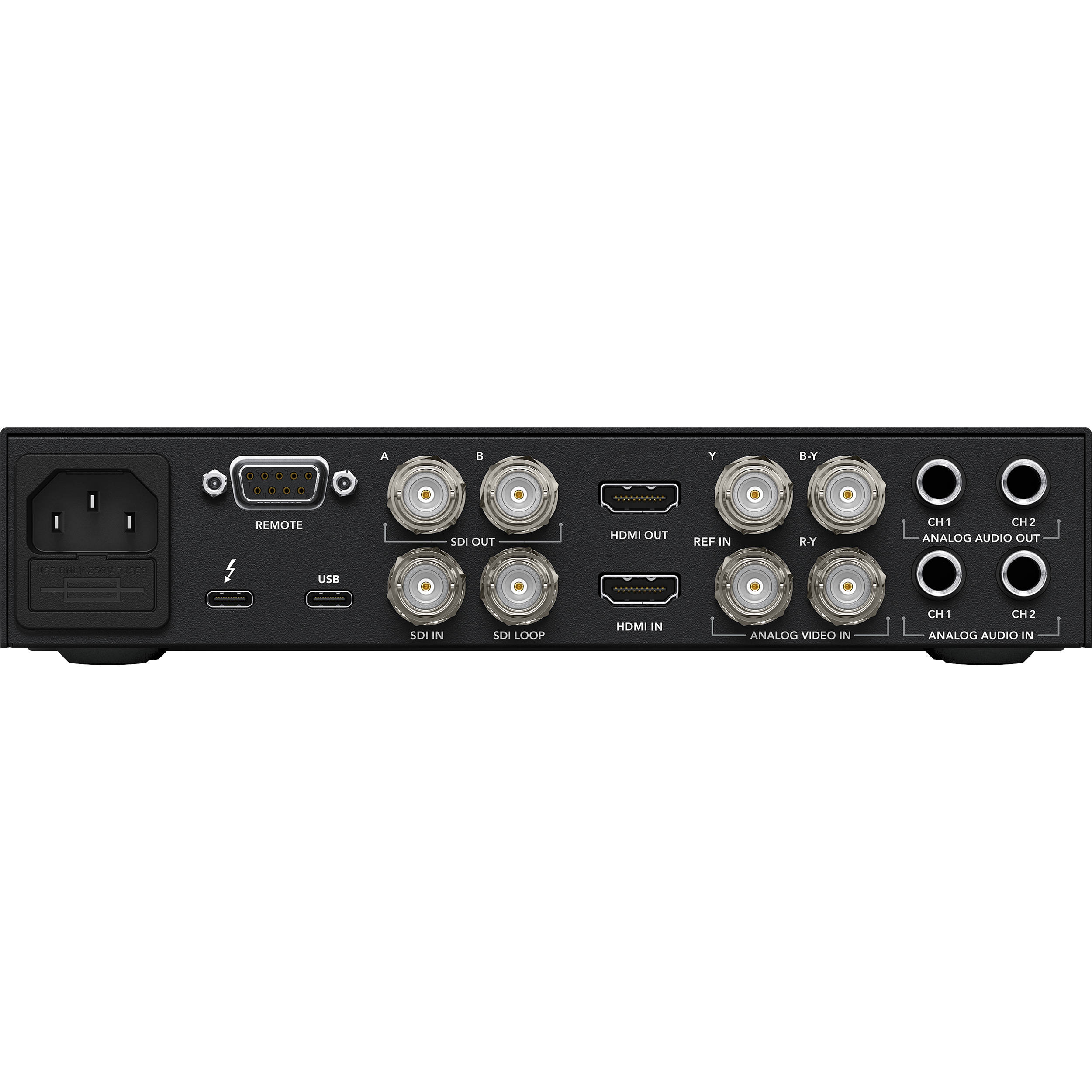

Разъемы
Видеовходы SDI
1
Видеовыходы SDI
Два программных выхода, один сквозной выход
Скорость передачи через SDI
270 Мбит/с и 1,5/3/6/12 Гбит/с
Входы аналогового видео
Компонентный интерфейс YUV или композитный NTSC/PAL. Компонентный переключается между SD и HD.
Ввод аналогового звука
Два канала балансного аналогового звука через гнездовые разъемы 1/4 дюйма
Вывод аналогового звука
Два канала балансного аналогового звука через гнездовые разъемы 1/4 дюйма
Ввод звука через SDI
16 встроенных каналов (SD, HD, 2K, UHD и 4K)
Вывод звука через SDI
16 встроенных каналов (SD, HD, 2K, UHD и 4K)
Видеовходы HDMI 2.0b
1
Видеовыходы HDMI 2.0b
1
Ввод звука через HDMI-вход
Восемь встроенных каналов (SD, HD, UHD и 4K)
Вывод звука через HDMI-выход
Восемь встроенных каналов (SD, HD, UHD и 4K)
Микрофонный вход
Микрофонный вход XLR. Возможность переключения на фантомное питание 48 В с помощью программного управления.
Синхровход
Tri-Sync или Blackburst
Управление устройствами
Порт RS-422 для управления декой, совместимый с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением.
USB
1 x USB-C 3.1 Gen 1 (до 5 Гбит/с)
Устройство чтения SD-карт
Совместимо со стандартами UHS-I и UHS-II
Подключение к компьютеру
Thunderbolt™ 3 (платформы Mac, Windows и Linux) с возможностью передачи зарядного напряжения 45 Вт
Поддерживаемые кодеки
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV‑NTSC, DV‑PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное видео 4:4:4
Программные приложения
DaVinci Resolve
Fusion
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Avid Pro Tools
Steinberg Cubase
Steinberg Nuendo
Adobe Photoshop CC
Другие поддерживаемые приложения:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Derivative TouchDesigner, Assimilate Scratch, Burst Video Webclip2Go & [REC]Marker.
Стандарты SDI-видео
Форматы SD
525i/59,94 NTSC; 625i/50 PAL
Форматы HD
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30; 1080i/50; 1080i/59,94; 1080i/60
Форматы 2K
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
Форматы Ultra HD
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 3D*
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30; 1080i/50; 1080i/59,94; 1080i/60; 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI; 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
* Только вывод
Интерфейс SDI
В соответствии со стандартами SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2082-10 и SMPTE ST2108-1
Поддержка метаданных через SDI
RP 188/SMPTE 12M-2 и скрытые субтитры
Скорость передачи данных
Интерфейс SDI позволяет переключаться между SD, HD, 2K, UHD и 4K
Дискретизация SDI-звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI-изображения
4:2:2, 4:4:4
Цветовое разрешение SDI
8 и 10 бит YUV (4:2:2) в любых 2D-форматах; 8, 10 и 12 бит RGB (4:4:4) в 2D-форматах до 4Kp/30 DCI 8 и 10 бит YUV (4:2:2) в любых 3D-форматах; 8, 10 и 12 бит RGB (4:4:4) в 3D-форматах до 2Kp/60 DCI
Цветовое пространство SDI
REC 601, REC 709 и REC 2020
Стандарты HDMI-видео
Форматы SD
525i/59,94 NTSC; 625i/50 PAL
Форматы HD
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94; 1080i/60
Форматы Ultra HD
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 3D
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94; 1080i/60; 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
Дискретизация HDMI-звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки HDMI-изображения
4:4:4, 4:2:2 и 4:2:0
Цветовое разрешение HDMI
8, 10 и 12 бит
Настройка интерфейса HDMI
HDMI 2.0b поддерживает Deep Color и HDR. Автоматическая настройка при подключении дисплея.
Скорость передачи данных
Интерфейс HDMI позволяет переключаться между SD, HD, UHD и 4K
Защита авторского права
Вход HDMI не позволяет вести сохранение с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
