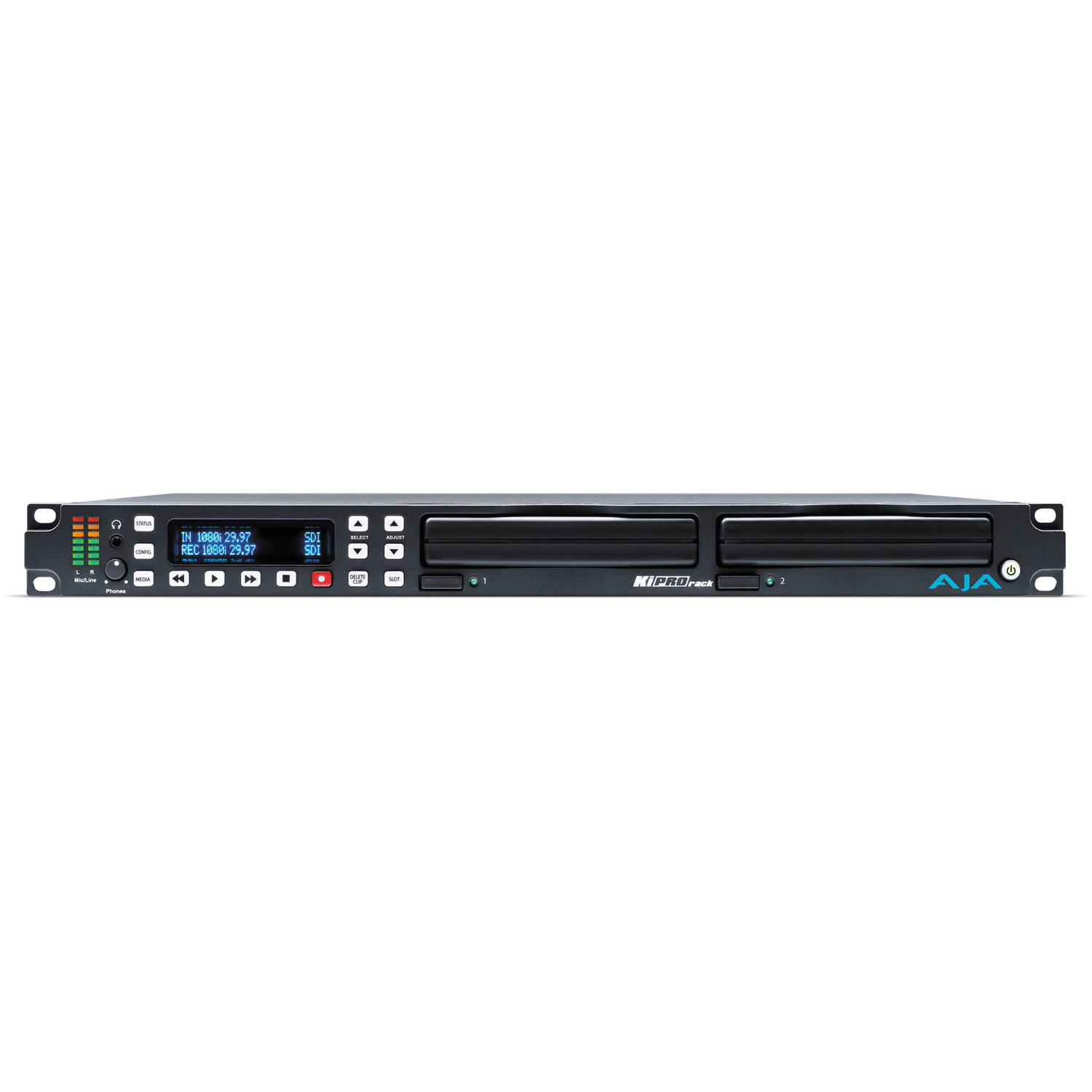

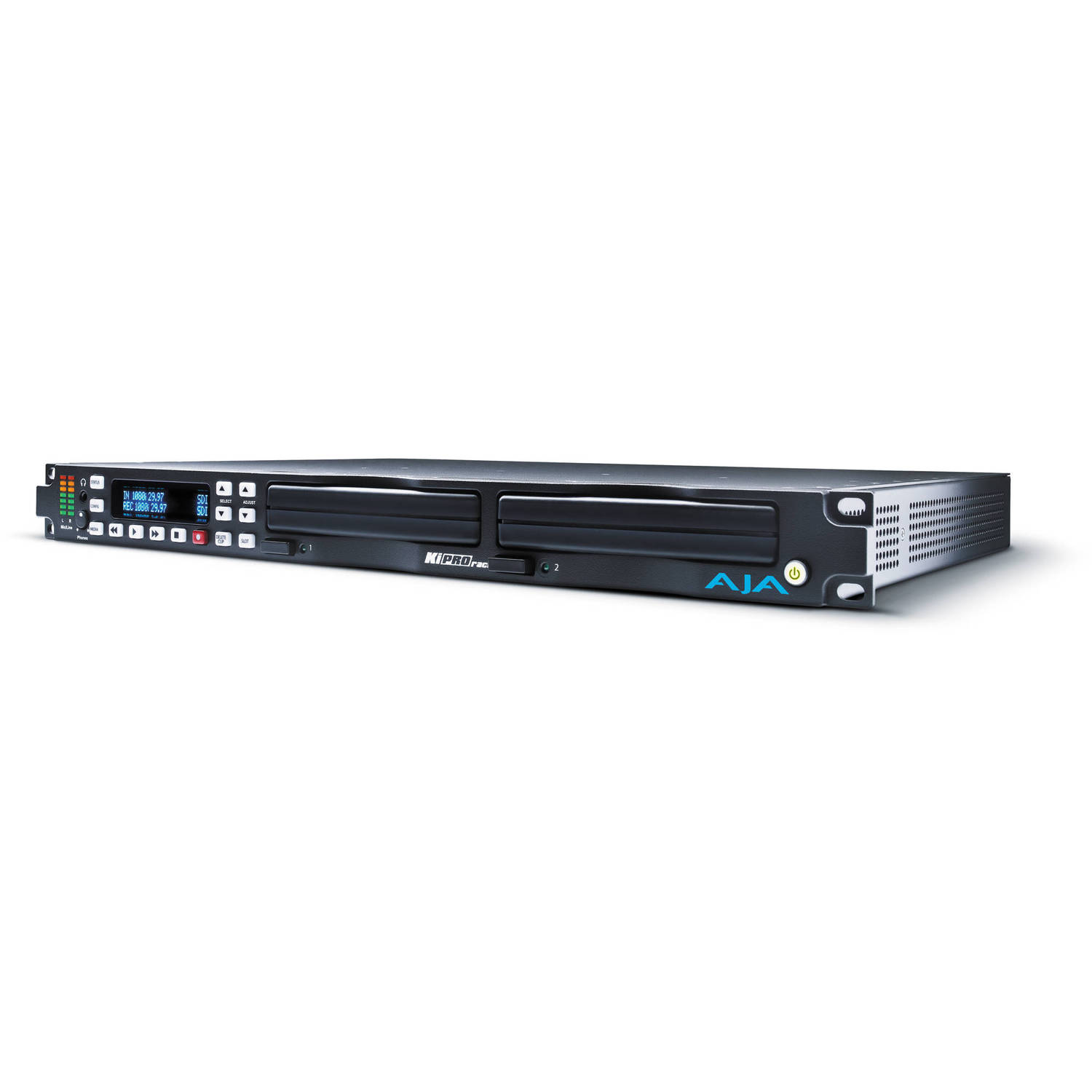

Видеорекордер AJA Ki Pro Rack

Видеовходы

• Цифровые
  • 1 канал, выборочно SD или HD-SDI (2 x BNC), SMPTE-259/292/296.
  • HDMI.
• Аналоговые
  • Компонентный SD/HD (3 x BNC): SMPTE/EBU N10, Betacam 525 line, Betacam 525J, YPbPr.
  • 12-битная аналогово-цифровая конверсия с двукратным оверсэмплингом.

Видеовыходы

(все одновременно активны)

• Цифровые
  • SD и HD-SDI, SMPTE-259/292/296 (1xBNC).
  • HDMI.
• Аналоговые
  • Композитный (1 x BNC):
    • NTSC, NTSCJ, PAL.
    • 12-битная цифро-аналоговая конверсия с восьмикратным оверсэмплингом.
  • Компонентный SD/HD (3 x BNC):
    • SD: SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB.
      12-битная цифро-аналоговая конверсия с восьмикратным оверсэмплингом.
    • HD: YPbPr, RGB.
      12-битная цифро-аналоговая конверсия с двукратным оверсэмплингом.

Аудиовходы

• Цифровые
  • 24-битный AES, 8 каналов, 48 кГц (4 x BNC).
  • 24-битное эмбедированное SDI-аудио, 8 каналов, 48 кГц.
  • Эмбедированное HDMI-аудио, 2 канала.
• Аналоговые
  • 24-битная аналогово-цифровая конверсия, 2 балансных канала (2 x XLR), 48 кГц, линейный входной уровень.

Аудиовыходы

• Цифровые
  • 24-битный AES, 8 каналов, 48 кГц (4 x BNC).
  • 24-битное эмбедированное SDI-аудио, 8 каналов, 48 кГц.
  • Эмбедированное HDMI-аудио, 2 канала.
• Аналоговые
  • 24-битная цифро-аналоговая конверсия, 2 балансных канала (2 x XLR), 48 кГц.

Сетевое подключение

• 10/100/1000 Ethernet (RJ45).
• Интегрированный вэб-сервер для дистанционного управления рекордером.

Панель управления

• Текстовый дисплей (2×20 знаков) с клавишами управления.

Таймкод

• Вход и выход LTC с разъемами BNC.
• Эмбедированный SDI-таймкод RP188.
• Наложение таймкода на изображение на SDI-выходе 2.

Порт управления

• RS-422, 9-контактный разъем (функционирует только при прошивке версии 2.0 и выше).
• Схема выводов:
  1 GND
  2 TX —
  3 RX +
  4 GND
  5 Нет подключения
  6 GND
  7 TX +
  8 RX —
  9 GND
  Оплётка GND

Аппаратная повышающая конверсия (10-битная)

• Широкоэкранный режим Anamorphic: на весь экран.
• Режим Pillar box 4:3: центрированное изображение с соотношением сторон 4:3 и чёрными боковыми полосами.
• Режим увеличения 14:9: центрированное изображение с соотношением сторон 4:3, слегка увеличенное до соотношения 14:9 с чёрными боковыми полосами.
• Режим увеличения Letterbox: изображение увеличивается до полного заполнения экрана.
• Режим увеличения Wide: сочетание увеличения и горизонтального растягивания до заполнения экрана с отношением сторон 16:9. Эта установка может вносить небольшие изменения масштаба.

Аппаратная понижающая конверсия (10-битная)

• Широкоэкранный режим: на весь экран.
• Режим Letterbox: изображение уменьшается с добавлением верхней и нижней черной полосы и с сохранением масштаба.
• Режим Crop: изображение обрезается под новый размер.

Аппаратная кросс-конверсия (10-битная)

• Из 1080i в 720P.
• Из 720P в 1080i.

Слоты под модули хранения

• Два слота (каждый имеет индивидуальную кнопку изъятия модуля и LED-индикатор активности).

Размеры

• Высота: 1.75″ (4.45 см).
• Ширина: 19″ (48.26 см).
• Глубина (от передней панели до самого дальнего разъема): 12.5″ (37.75 см).

Температура

• Рабочая температура: от +5C до +40C.
• Температура хранения (при выключенном питании): от -20C до +60C.

Питание

• Напряжение: 100 — 240 В AC.
• Типичная потребляемая мощность: 40 Вт.

• Рекордер AJA Ki Pro Rack
